Разберем трамблер Таврии, почистим его и настроим...
Снимаем трамблер с автомобиля. Для этого снимаем с него всю проводку, откручиваем две гайки и вынимаем его. Откручиваем крышку трамблера 1 - два винта сверху трамблера. Поддеваем отверткой бегунок 3 и снимаем его с вала трамблера 29. Осматриваем состояние контактов крышки трамблера и бегунка на предмет подгораний, окислений и раковин. Можно зачистить мелкой наждачкой.
Откручиваем винты 6 крепления вакуумного корректора 5. Отсоединяем тягу вакуум-корректора 32 от пластины крепления датчика Холла 8. Осматриваем ушко тяги 32. Оно должно быть круглое. В трамблерах, которые уже много поездили, это отверстие может быть развальцовано и быть в виде эллипса. В этом случае пластина датчика холла 8 при вращении вала трамблера будет двигаться "взад-вперед" (скакать), что будет приводить к скачкам угла опережения зажигания и дерганию автомобиля, особенно на малых скоростях. Поэтому, если отверстие тяги 32 развальцовано - нужно это устранить. Ртом создаем разрежение в трубочке, которая подводит вакуум к вакуумному корректору. При этом тяга 32 корректора должна втянуться внутрь. Снимаем разрежение, созданное ртом - тяга 32 должна вернуться назад. Значит мембрана герметична и корректор 5 работает.
Снимаем клеммную колодку 24. Снимаем пластину 8 и корпус верхней втулки 28. Через технологическое отверстие трамблера (круглая пластмассовая заглушка а корпусе) пинцетом снимаем концы пружинок 11. Запоминаем какая пружинка где стояла (можно пометить краской).
Снимаем вверх весь стакан 10 с вала трамблера. Промываем вал от грязи растворителем и смазываем его моторным маслом. Очищаем и моем все части: грузики, пружинки и т.д. Грузики должны отклоняться свободно, нигде не заедать, смазываем их оси маслом.

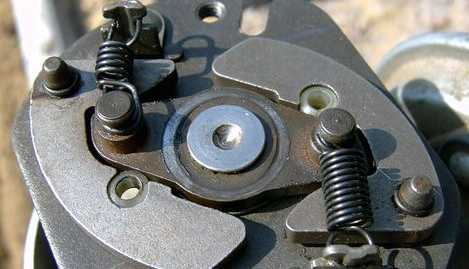

На фото ниже пружинки с ВАЗа, но в Таврии их принцип крепления такой же.
Мягкая пружинка стоит без зазора
Жесткая пружинка со свободным ходом
Общий принцип расположения грузиков и пружинок в трамблере
Вставляем стакан обратно на вал и проверяем, чтобы он вращался свободно, без люфта и заеданий. Одеваем пинцетом концы пружинок на места. У нас две пружинки: более мягкая большего диаметра и тонкая жесткая. Мягкая пружинка должна так сидеть, чтобы она обеспечивала прижим своего грузика без люфта и свободного хода, но в тоже время, чтобы она почти не была натянута. Жесткая пружинка должна быть закреплена со свободным ходом одного ее конца, ход должен быть около 2 мм. Делается это для того, чтобы создать правильную характеристику угла опережения зажигания в зависимости от оборотов. Такая настройка конечно выполняется "вслепую", но она все же обеспечивает нормальную работу трамблера. По "науке" конечно нужно настраивать пружинки с помощью стробоскопа.

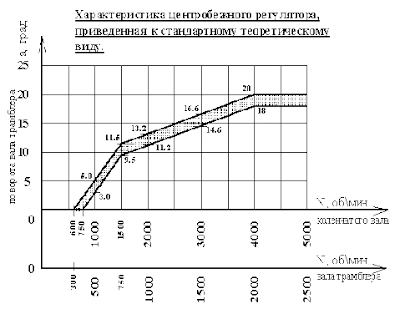

Тоесть вторая пружинка должна вступать в работу позже, а первая - сразу же. Первый участок на графике - мягкая пружинка, второй - две пружинки в работе, третий - обе растянуты до упора.
Начальное натяжение пружинок выставляется через технологическое отверстие тонкими плоскогубцами. Затем чтобы проверить, одной рукой фиксируем муфту 16, а другой медленно вращаем стакан 10 со шторкой. Наблюдаем: мягкая пружинка пошла растягиваться, преодолеваем ее сопротивление, далее, где-то при повороте стакана на 10 градусов, подключается вторая пружинка и они уже дальше растягиваются вместе. Отпускаем стакан 10 - он должен сам вернуться в исходное состояние под действием пружинок. Заеданий быть не должно.
Начальное натяжение пружинок выставляется через технологическое отверстие тонкими плоскогубцами. Затем чтобы проверить, одной рукой фиксируем муфту 16, а другой медленно вращаем стакан 10 со шторкой. Наблюдаем: мягкая пружинка пошла растягиваться, преодолеваем ее сопротивление, далее, где-то при повороте стакана на 10 градусов, подключается вторая пружинка и они уже дальше растягиваются вместе. Отпускаем стакан 10 - он должен сам вернуться в исходное состояние под действием пружинок. Заеданий быть не должно.
Собираем все части трамблера. Проверяем, чтобы пластина крепления 8 датчика Холла свободно плавала. Смазываем ее. Прицепляем тягу 32 вакуумного корректора к пластине 8 без люфта. Прикручиваем корректор 5. Собираем все в кучу, ставим трамблер на машину и пробуем. После всего этого потребуется заново настроить опережение зажигания.
